راهنمای کامل تنظیم و بازرسی جلوبندی تویوتا یاریس (هچ‌بک و سدان)
اگر شما هم از آن دسته رانندگانی هستید که بعد از رد شدن از دست‌اندازها یا جاده‌های ناهموار، احساس می‌کنید فرمان خودروی یاریس‌تان سنگین شده، لاستیک‌ها به یک سمت کشیده می‌شوند یا به‌طور نامتقارن ساییده می‌شوند، احتمالاً وقت آن رسیده که جلوبندی خودرو را بررسی و تنظیم کنید. در این مقاله، بر اساس مستندات رسمی تعمیرگاهی تویوتا، مراحل کامل بازرسی و تنظیم ارتفاع، زاویه چرخ‌ها (کمبر، کستر، کینگ‌پین)، تو-این و زاویه گردش فرمان را برای تویوتا یاریس (هچ‌بک و سدان) به زبان ساده و کاربردی توضیح می‌دهیم.
چرا بازرسی جلوبندی اهمیت دارد؟
تنظیم نادرست جلوبندی نه تنها باعث سایش نامتقارن لاستیک‌ها می‌شود، بلکه می‌تواند:
- فرمان‌پذیری خودرو را کاهش دهد
- مصرف سوخت را افزایش دهد
- به سیستم تعلیق و فرمان آسیب بزند
- ایمنی سرنشینان را در پیچ‌ها و ترمزهای شدید به خطر بیندازد
به همین دلیل، پیش از هرگونه تنظیم، باید ارتفاع خودرو و سلامت لاستیک‌ها بررسی شود.
۱. بازرسی اولیه لاستیک‌ها
پیش از هر اقدامی، فشار باد، میزان سایش و سلامت کلی لاستیک‌ها را بررسی کنید. لاستیک‌های فرسوده یا باد نادرست، نتایج اندازه‌گیری‌های بعدی را بی‌اعتبار می‌کند.
۲. اندازه‌گیری ارتفاع خودرو
هچ‌بک
در مدل هچ‌بک، نقاط اندازه‌گیری به شرح زیر است:
| مقصد | A-B | C-D |
|---|---|---|
| به‌جز بسته جاده ناهموار | ۸۸ میلی‌متر | ۲۰ میلی‌متر |
| بسته جاده ناهموار | ۶۸ میلی‌متر | ۰ میلی‌متر |
نقاط اندازه‌گیری:
- A: فاصله مرکز چرخ جلو تا زمین
- B: فاصله مرکز پیچ تنظیم بازوی پایین تا زمین
- C: فاصله مرکز چرخ عقب تا زمین
- D: فاصله مرکز پیچ تنظیم تیر محور عقب تا زمین
سدان
در مدل سدان، مقادیر کمی متفاوت است:
| مقصد | A-B | C-D |
|---|---|---|
| به‌جز بسته جاده ناهموار | ۸۷ میلی‌متر | ۱۶ میلی‌متر |
| بسته جاده ناهموار | ۶۷ میلی‌متر | ۲- میلی‌متر |
نکته مهم: قبل از بازرسی تراز چرخ‌ها، حتماً ارتفاع خودرو را بررسی کنید. همچنین برای تثبیت سیستم تعلیق، خودرو را چند بار در گوشه‌ها بالا و پایین بزنید (Bounce).

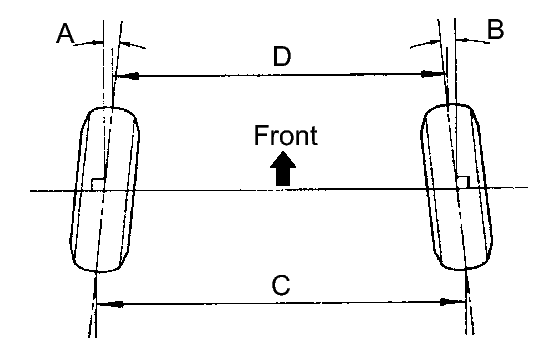

۳. بازرسی تو-این (Toe-In)
تو-این به معنای میزان همگرایی یا واگرایی چرخ‌های جلو نسبت به محور طولی خودرو است. مقدار استاندارد:
| مقدار | اندازه |
|---|---|
| A+B | ۰°۰۹′ ± ۱.۵ ± ۲.۰ میلی‌متر |
| C-D | ۰°۱۳′ ± ۰.۰۶ ± ۰.۰۸ اینچ (۰.۱۵° ± ۰.۲۲°) |
راهنما: فقط زمانی C-D را اندازه بگیرید که امکان اندازه‌گیری A+B وجود ندارد. اگر تو-این خارج از محدوده باشد، باید در محل سرجک فرمان (Rack Ends) تنظیم شود.
۴. تنظیم تو-این
مراحل تنظیم تو-این:
- اندازه‌گیری طول رزوه سرجک‌های چپ و راست: اختلاف طول رزوه باید ۱.۵ میلی‌متر یا کمتر باشد.
- برداشتن گیره‌های بوت سرجک
- شل کردن مهره‌های قفل میله فرمان
- تنظیم سرجک‌ها:
- اگر تو-این به سمت بیرون منحرف شده، سرجک کوتاه‌تر را بلندتر کنید.
- اگر تو-این به سمت داخل منحرف شده، سرجک بلندتر را کوتاه‌تر کنید.
- چرخاندن سرجک‌های چپ و راست به مقدار مساوی برای تنظیم تو-این. سعی کنید تو-این را در مرکز محدوده مجاز تنظیم کنید.
- اطمینان از برابر بودن طول سرجک‌های چپ و راست: اختلاف مجاز ۱.۵ ± ۱.۰ میلی‌متر است.
- سفت کردن مهره‌های قفل میله فرمان با گشتاور ۷۵ نیوتن‌متر (۷۶۰ کیلوگرم‌سانتی‌متر، ۵۵ فوت‌پوند).
- نکته: هنگام سفت کردن، قسمت شش‌ضلعی سرجک فرمان را نگه دارید تا با مهره قفل نچرخد.
- قرار دادن بوت‌ها روی نشیمن
- نصب گیره با انبر: زاویه گیره باید ۵۴°۳۰′ از سمت بالا باشد.
هشدار: مطمئن شوید بوت‌ها پیچ نخورده باشند.
۵. بازرسی زاویه گردش فرمان
فرمان را کاملاً به چپ و راست بچرخانید و زاویه گردش چرخ‌ها را اندازه بگیرید:
| مقصد | چرخ داخلی | چرخ خارجی (مرجع) |
|---|---|---|
| به‌جز بسته جاده ناهموار | ۴۰°۵۷′ ± ۲° | ۳۵°۱۷′ |
| بسته جاده ناهموار | ۴۱°۲۲′ ± ۲° | ۳۵°۴۵′ |
اگر زاویه چرخ داخلی راست و چپ در محدوده مجاز نباشد، طول سرجک‌های چپ و راست را بررسی کنید.
۶. بازرسی کمبر، کستر و شیب محور فرمان
- چرخ جلو را روی مرکز دستگاه تراز قرار دهید.
- درپوش چرخ را بردارید.
- گیج کمبر-کستر-شیب محور فرمان را در مرکز توپی محور یا میل‌پرخ قرار دهید.
- مقادیر را بخوانید:
هچ‌بک
| مقصد | کمبر | کستر | شیب محور فرمان (مرجع) |
|---|---|---|---|
| به‌جز بسته جاده ناهموار | -۰°۱۰′ ± ۴۵′ | ۴°۴۶′ ± ۴۵′ | ۱۱°۱۸′ |
| بسته جاده ناهموار | ۰°۰۶′ ± ۴۵′ | ۴°۲۷′ ± ۴۵′ | ۱۰°۴۷′ |
سدان
| مقصد | کمبر | کستر | شیب محور فرمان (مرجع) |
|---|---|---|---|
| به‌جز بسته جاده ناهموار | -۰°۱۰′ ± ۴۵′ | ۴°۳۹′ ± ۴۵′ | ۱۱°۱۶′ |
| بسته جاده ناهموار | ۰°۰۶′ ± ۴۵′ | ۴°۲۳′ ± ۴۵′ | ۱۰°۴۷′ |
نکته: بازرسی باید در حالت خالی بودن خودرو (بدون زاپاس و ابزار) انجام شود. اختلاف مجاز بین چرخ چپ و راست برای کمبر و کستر ۳۰′ (۰.۵°) یا کمتر است.
اگر پس از تنظیم صحیح کمبر، کستر و شیب محور فرمان در محدوده نبودند، قطعات سیستم تعلیق را از نظر آسیب و سایش بررسی کنید.
۷. تنظیم کمبر
نکته: پس از تنظیم کمبر، حتماً تو-این را بازرسی کنید.
- چرخ جلو را بردارید.
- در صورت وجود ABS: پیچ و حسگر سرعت را جدا کنید.

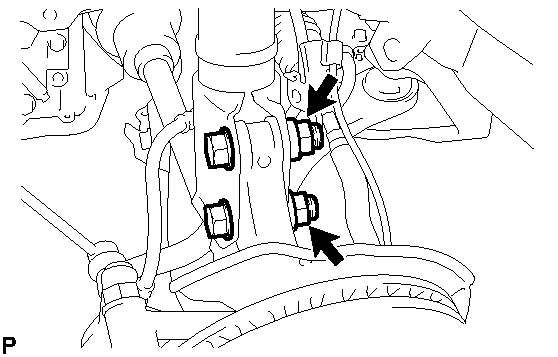

- دو مهره پایین کمک‌فنر را بردارید.
- راهنما: هنگام شل کردن مهره‌ها، پیچ را از چرخیدن نگه دارید.
- راهنما: هنگام شل کردن مهره‌ها، پیچ را از چرخیدن نگه دارید.
- سطوح نصب کمک‌فنر و سیبک فرمان را تمیز کنید.
- دو مهره را موقتاً نصب کنید (مرحله A).
- توپی محور را کاملاً در جهت تنظیم مورد نیاز فشار دهید یا بکشید (مرحله B).
- دو مهره را با گشتاور ۱۶۴ نیوتن‌متر (۱,۶۷۲ کیلوگرم‌سانتی‌متر، ۱۲۱ فوت‌پوند) سفت کنید.
- در صورت وجود ABS: شیلنگ انعطاف‌پذیر و حسگر سرعت را با پیچ نصب کنید (گشتاور ۲۹ نیوتن‌متر).
- چرخ جلو را نصب کنید (گشتاور ۱۰۳ نیوتن‌متر).
- کمبر را دوباره بررسی کنید.
اگر مقدار اندازه‌گیری شده در محدوده مجاز نبود، مقدار تنظیم مورد نیاز را محاسبه کنید:
(مقدار تنظیم کمبر) = مرکز محدوده مجاز – مقدار اندازه‌گیری شده
سپس با توجه به جدول‌های ارائه شده، ترکیب پیچ‌های مناسب را انتخاب کنید.
هشدار: بدنه و سیستم تعلیق ممکن است در صورت تنظیم نادرست کمبر طبق جدول‌ها آسیب ببینند. هنگام تعویض پیچ، مهره را با مهره جدید تعویض کنید.
۸. جدول‌های انتخاب پیچ تنظیم کمبر
جدول (۱) – حرکت محور به سمت مثبت
در این جدول، ترکیب پیچ‌های نصب شده و مقدار تنظیم مورد نیاز مشخص شده است. بسته به مقدار کمبر اندازه‌گیری شده، باید پیچ‌های مناسب را انتخاب و جایگزین کنید.
جدول (۲) – حرکت محور به سمت منفی
این جدول نیز برای تنظیم کمبر به سمت منفی کاربرد دارد و ترکیب پیچ‌های مورد نیاز را نشان می‌دهد.
نکته: هر بار فقط یک پیچ را تعویض کنید. اگر نیاز به تعویض دو پیچ بود، ابتدا یکی و سپس دیگری را تعویض کنید.
جمع‌بندی
تنظیم صحیح جلوبندی تویوتا یاریس نیازمند دقت، ابزار مناسب و رعایت ترتیب مراحل است. از بازرسی لاستیک‌ها و ارتفاع خودرو شروع کنید، سپس تو-این، زاویه گردش فرمان و در نهایت کمبر، کستر و شیب محور فرمان را بررسی و تنظیم کنید. همیشه پس از تنظیم کمبر، تو-این را دوباره بازرسی کنید و از گشتاورهای توصیه شده برای سفت کردن پیچ‌ها استفاده کنید.
اگر خودروی شما پس از تنظیمات همچنان رفتار ناهنجار داشت، احتمال آسیب به قطعات سیستم تعلیق وجود دارد و باید توسط متخصص بررسی شود.
توجه: این مقاله بر اساس مستندات رسمی تعمیرگاهی تویوتا تهیه شده است. برای اطمینان از صحت تنظیمات، حتماً از ابزارهای کالیبره شده استفاده کنید و در صورت عدم تجربه کافی، به تعمیرگاه معتبر مراجعه نمایید.
