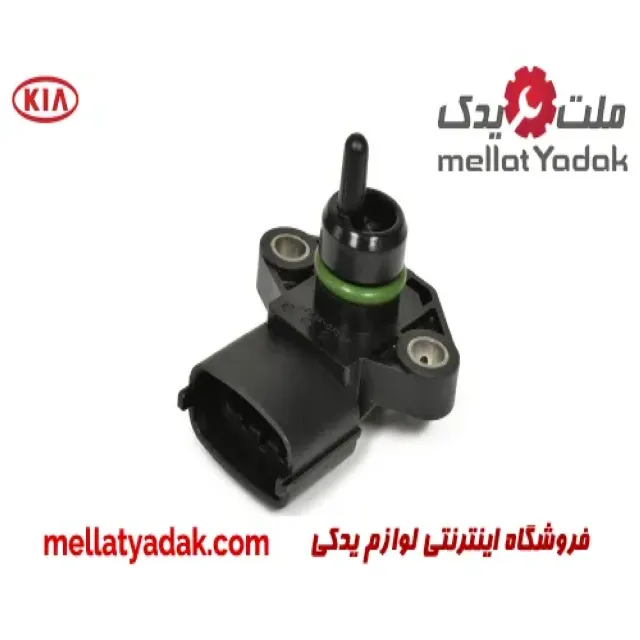

مپ سنسور و نحوه تست و تعویض آن



آشنایی با سنسور فشار مطلق منیفولد (مپ سنسور) و راهنمای تست و تعویض آن

سنسور فشار مطلق منیفولد، که به اختصار MAP Sensor نامیده می‌شود (مخفف Manifold Absolute Pressure Sensor)، یکی از اجزای حیاتی در سیستم مدیریت موتور خودروهای انژکتوری است. این سنسور وظیفه سنجش میزان فشار مطلق (یا کمبود آن) در منیفولد هوا را بر عهده دارد. برخلاف سنسور خلاء، سنسور مپ به طور مستقیم فشار را اندازه‌گیری می‌کند.

نقش و اهمیت سنسور مپ:

هنگامی که موتور خاموش است، فشار داخل منیفولد هوا با فشار هوای جو یکسان است. با روشن شدن موتور و حرکت پیستون‌ها به بالا و پایین، خلاء (کاهش فشار) در داخل منیفولد ایجاد می‌شود. این خلاء یا فشار، بسته به میزان باز یا بسته بودن دریچه گاز، تغییر می‌کند. وقتی پدال گاز تا انتها باز باشد و موتور روشن باشد، خلاء منیفولد تقریباً به صفر می‌رسد و فشار داخل آن تقریباً با فشار هوای بیرون برابر می‌شود.

این سنسور اطلاعات مربوط به هوای ورودی را به واحد کنترل الکترونیکی (ECU) ارسال می‌کند. ECU با دریافت این اطلاعات، میزان هوای ورودی را به درستی تعیین کرده و نسبت سوخت و هوا را تنظیم می‌کند. این تنظیمات برای جبران تغییرات فشار هوا در شرایط مختلف (مانند تغییر ارتفاع یا آب و هوا) ضروری است. برخی خودروها از یک سنسور جداگانه برای سنجش فشار جو استفاده می‌کنند، در حالی که در برخی دیگر، یک سنسور ترکیبی هر دو وظیفه را انجام می‌دهد که به آن BMAP گفته می‌شود. این سنسور همچنین در جلوگیری از لرزش موتور در سرعت‌های بالا نقش دارد [منبع خارجی، اما مرتبط با عملکرد کلی سنسورها در مقاله راهنمای اصلی].

عملکرد داخلی سنسور مپ:

این سنسور معمولاً از نوع پیزوالکتریک بوده و در واقع یک پتانسیومتر ساده است که سر وسط آن با فشار هوا لغزیده و عقب و جلو می‌رود. MAP Sensor دارای دو محفظه است که توسط یک دیافراگم انعطاف‌پذیر از یکدیگر جدا شده‌اند؛ یکی از محفظه‌ها با هوای آزاد ارتباط دارد و دیگری از طریق یک شیلنگ لاستیکی یا مستقیماً به منیفولد هوا متصل است. یک مدار الکتریکی حساس به فشار درون سنسور، حرکت دیافراگم را بررسی کرده و سیگنالی ولتاژی (معمولاً 1 تا 5 ولت) تولید می‌کند که بر حسب میزان فشار متغیر است. با باز شدن دریچه گاز و کاهش خلاء، این ولتاژ افزایش می‌یابد. در سنسورهای آنالوگ، ولتاژ در حالت آیدل ممکن است بین 1 تا 2 ولت باشد و در حالت باز بودن کامل دریچه گاز به 4.5 تا 5 ولت برسد. در سنسورهای دیجیتال، به جای ولتاژ از سیگنال فرکانسی دیجیتالی استفاده می‌شود که در حالت آیدل حدود 100 هرتز و در حالت باز بودن کامل دریچه گاز به 150 هرتز یا بیشتر می‌رسد.

محل نصب سنسور مپ:

مپ سنسور ممکن است در فایروال موتور، قسمت داخلی گلگیر، یا مستقیماً روی منیفولد هوا نصب شود. طبق دستورالعمل‌ها، این سنسور باید همواره رو به پایین نصب شود تا ذرات هوا وارد آن نشوند.

علائم خرابی سنسور مپ:

هر چیزی که توانایی سنسور MAP در سنجش تغییرات فشار را مختل کند، بر نسبت سوخت و هوا و تایمینگ جرقه تأثیر می‌گذارد. مشکلات رایج شامل نشتی خلاء در منیفولد هوا، ایراد در سیم‌کشی سنسور، یا خرابی شیلنگ خلاء متصل به منیفولد است. از جمله علائم خرابی مپ سنسور عبارتند از:

• ریپ زدن خودرو
• لرزش در حالت درجا (آیدل)
• غنی بودن سوخت (مصرف بیش از حد بنزین) که منجر به دوده گرفتن سر شمع‌ها می‌شود
• ناک زدن موتور (به دلیل آوانس بیش از حد جرقه یا فقیر بودن سوخت)
• کاهش قدرت موتور
• افزایش مصرف سوخت
• دود کردن خودرو (به خصوص دود سیاه)
• خودرو ممکن است سه کار کند
• نفوذ آب به داخل سنسور که باعث بد کار کردن موتور می‌شود
• در صورت خرابی شدید، موتور ممکن است در بدترین شرایط کاری قرار گیرد، اما با فشار دادن پدال گاز معمولاً روشن شده و به تعمیرگاه می‌رسد.
• در برخی خودروهای جدیدتر، سنسور دمای هوای ورودی و فشار هوای ورودی در یک قطعه ترکیب شده‌اند و مستقیماً روی منیفولد هوای ورودی قرار دارد.

روش‌های تست MAP Sensor:

1. تست با دستگاه دیاگ:

   • دستگاه دیاگ را به خودرو وصل کرده و خودرو را روشن کنید.
   • وارد منوی پارامترها و قسمت هوای ورودی شوید و مقدار فشار هوای داخل منیفولد را مشاهده کنید.
   • این عدد برای هر خودرو و در مکان‌های مختلف متفاوت است و باید با مقادیر استاندارد یا تجربی خودروهای سالم مقایسه شود. مقایسه باید بین خودروهایی که در یک مکان و ارتفاع مشابه از سطح دریا هستند، صورت گیرد.
   • سپس، منوی کدهای خطا را بررسی کنید تا ببینید آیا خطایی مربوط به این سنسور در حافظه ECU ثبت شده است یا خیر.
   • اگر خطا لحظه‌ای بود، آن را پاک کرده و مجدداً بررسی کنید.
   • اگر خطا دائمی بود، ابتدا اتصالات سنسور را از نظر تمیزی و محکم بودن بررسی و سپس کد خطا را پاک کنید.
   • اگر کد خطا همچنان دائمی بود، پس از انجام تست‌های ولتاژی و بررسی مدار، در صورت خرابی، قطعه را تعویض کنید.

2. تست ولتاژی MAP Sensor:

   • سوکت سنسور را وصل کرده و خودرو را روشن کنید.
   • با استفاده از ولت‌متر و دو سوزن، ولتاژ بین پایه‌های 2 و 3 سوکت ورودی قطعه را بررسی کنید. این ولتاژ باید 5 ولت مثبت (5V+) باشد و با گاز دادن خودرو تغییر نکند.
   • سپس، به همان روش، ولتاژ بین پایه‌های 1 و 2 را بررسی کنید. این ولتاژ باید بین 0.2 تا 4.8 ولت باشد و با گاز دادن ناگهانی، ولتاژ آن زیاد شده و به سمت 4.8 ولت متمایل شود.

سرویس و شستشوی MAP Sensor:

سنسورهایی که مستقیماً روی منیفولد هوای ورودی قرار دارند را می‌توان باز کرده و با کمک اسپری مخصوص تمیز کردن کاربراتور (کانتاکت شور خشک)، نوک و داخل سنسور را تمیز کرد. سپس با استفاده از هوای فشرده، آن را به آرامی خشک کنید. برای سنسورهایی که با شیلنگ به منیفولد متصل هستند، باید شیلنگ ارتباطی را از نظر پارگی و نشتی هوا بررسی کرد. این سنسورها همیشه در معرض جریان هوای چرب ناشی از بخارات روغن در سر هواکش هستند که می‌تواند باعث نشستن چربی روی قطعات داخلی سنسور و کاهش کارایی دقیق آن‌ها شود. شستشوی سنسور می‌تواند به رفع مشکلاتی مانند “کپ” کردن و مکث موتور، عدم افت شتاب، و افزایش عمر قطعه کمک کند.

نکات مهم درخصوص سنسور مپ:

• هنگام سرویس، اورینگ اطراف سنسور MAP را از نظر پارگی بررسی کنید.
• سنسورهای کمکی MAP sensor، شامل سنسور دمای هوای ورودی، پتانسیومتر دریچه گاز و سنسور اکسیژن هستند.
• خرابی این قطعه ممکن است باعث تولید دود سیاه هنگام گاز دادن ناگهانی شود.
