کپلینگ فرمان زانتیا؛ خار خورشیدی فرمان و نقطه اتصال میل فرمان به جعبه فرمان
کپلینگ فرمان زانتیا یکی از قطعات حیاتی در سیستم هدایت زانتیا است که وظیفه ی اتصال شفت فرمان به جعبه دنده فرمان (گیربکس فرمان) را بر عهده دارد . این قطعه که در انتهای پایینی ستون فرمان و پیش از ورود به جعبه فرمان قرار دارد، نقش پلی را ایفا می کند که فرمان راننده را به چرخ ها منتقل می کند .
کپلینگ فرمان زانتیا چیست و چه وظایفی دارد؟
کپلینگ فرمان زانتیا در واقع یک رابط مکانیکی میان ستون فرمان (که به فرمان متصل است) و جعبه دنده فرمان (یا سیستم پینیون-دنده شانه) محسوب می شود . این قطعه با دو عملکرد اصلی، وظیفه ی خود را انجام می دهد:
انتقال نیروی فرمان: اصلی ترین وظیفه ی کپلینگ، انتقال گشتاور دورانی حاصل از چرخاندن غربیلک فرمان به جعبه دنده است . این انتقال نیرو باید با دقت و بدون لغزش انجام شود تا زانتیا به درستی هدایت گردد.
جذب لرزش و انعطاف پذیری: کپلینگ با داشتن بخش های انعطاف پذیر (معمولاً از جنس لاستیک یا پلیمر)، لرزش های ناشی از جاده و موتور را پیش از انتقال به فرمان جذب کرده و از رسیدن آن ها به دست راننده جلوگیری می کند . همچنین این قطعه امکان انعطاف و جابجایی جزئی میان شفت فرمان و جعبه فرمان را فراهم می آورد تا اختلاف زاویه و راستای آن ها جبران شود .
انواع کپلینگ فرمان
کپلینگ های فرمان در دو نوع اصلی با ساختار متفاوت تولید می شوند:
۱. کپلینگ انعطاف پذیر
این نوع که در خودروهای قدیمی تر و برخی خودروهای امروزی کاربرد دارد، از یک یا چند صفحه ی لاستیکی با الیاف تقویت شده (معمولاً شبیه به تایر خودرو) ساخته می شود . به دلیل نمای پارچه ای لبه های این صفحه، به آن «رگ جونت» (مفصل پارچه ای) می گویند . این کپلینگ ها با جذب ارتعاشات، فرمانی نرم تر را فراهم می کنند و در بسیاری از خودروهای کلاسیک و پیکاپ ها دیده می شوند .
۲. کپلینگ با یونیورسال
در خودروهای مدرن، کپلینگ ها اغلب از یک یا چند بست یونیورسال ساخته می شوند . این نوع کپلینگ ها که معمولاً از فولاد مستحکم ساخته می شوند، ضمن انتقال دقیق تر نیروی فرمان، امکان تغییر زاویه در مسیر شفت فرمان را نیز فراهم می کنند . برخی خودروها از یک مفصل دوگانه برای نرم تر شدن حرکت و جبران زاویه های بیشتر استفاده می کنند .
علائم خرابی و فرسودگی کپلینگ فرمان زانتیا
با توجه به ماهیت مکانیکی و قرارگیری در معرض لرزش و تنش، کپلینگ فرمان یکی از قطعات مصرفی زانتیا محسوب می شود و پس از مدتی فرسوده می شود. نشانه های خرابی این قطعه عبارتند از :
لق شدن یا بازی فرمان زانتیا: شایع ترین علامت، ایجاد خلاصی و لق زدن در فرمان است که با کوچکترین حرکت فرمان، خودرو واکنش دقیقی نشان نمی دهد.
صدای تق تق یا کلیک هنگام چرخاندن فرمانزانتیا: به ویژه در ترافیک یا هنگام پارک، شنیدن صدای فلزی یا ضربه ای از پایین ستون فرمان، می تواند نشان دهنده ی فرسودگی کپلینگ باشد.
لرزش فرمان زانتیا: اگر لرزش های جاده به طور غیرعادی به فرمان منتقل شود، ممکن است کپلینگ خاصیت ضربه گیری خود را از دست داده باشد.
سفتی یا گرفتگی فرمان زانتیا: در موارد پیشرفته تر، ممکن است چرخاندن فرمان دشوار شده و یا در نقاط خاصی از چرخش احساس گیر کند.
نکته ی ایمنی حیاتی: فرسودگی کپلینگ فرمان زانتیا یک مشکل جدی است که در صورت بی توجهی، می تواند منجر به از کار افتادن کامل سیستم فرمان و از دست دادن کنترل خودرو شود . به ویژه در خودروهایی که از کپلینگ لاستیکی استفاده می کنند، چربی و روغن موتور می تواند به لاستیک آن نفوذ کرده و آن را پوسیده و شکننده کند .
نکات مهم در نگهداری از خورشیدی فرمان زانتیا
بازرسی دوره ای: در سرویس های منظم، وضعیت کپلینگ را از نظر ترک، پارگی و نرم شدگی (در نوع لاستیکی) یا شل شدن پیچ ها (در نوع یونیورسال) بررسی کنید.
تعویض به موقع: در صورت مشاهده هرگونه نشانه ی خرابی، نسبت به تعویض کپلینگ اقدام کنید. تعویض این قطعه نسبت به تعمیرات ناشی از خرابی کامل سیستم فرمان، هزینه ی بسیار کمتری دارد.
تعویض پس از تصادف: بر اساس دستورالعمل برخی خودروسازان، کپلینگ فرمان باید پس از هر تصادف که منجر به باز شدن کیسه هوا یا وارد شدن ضربه به بخش جلویی خودرو شده است، تعویض شود .
<< جهت مشاهده سایر لوازم یدکی سیتروئن زانتیا به دسته بندی مربوطه مراجعه فرمائید >>
جمع بندی
کپلینگ فرمان زانتیا، با وجود ظاهر ساده، نقشی حیاتی در ایمنی و کیفیت رانندگی ایفا می کند. این قطعه با انتقال دقیق فرمان راننده به جعبه دنده و جذب لرزش های مزاحم، تجربه ی رانندگی روان تر و ایمن تری را فراهم می آورد. توجه به علائم هشداردهنده ی خرابی مانند لق شدن فرمان یا شنیدن صدای غیرعادی و انجام سرویس های دوره ای، از خطرات جدی و هزینه های سنگین تعمیرات جلوگیری می کند.

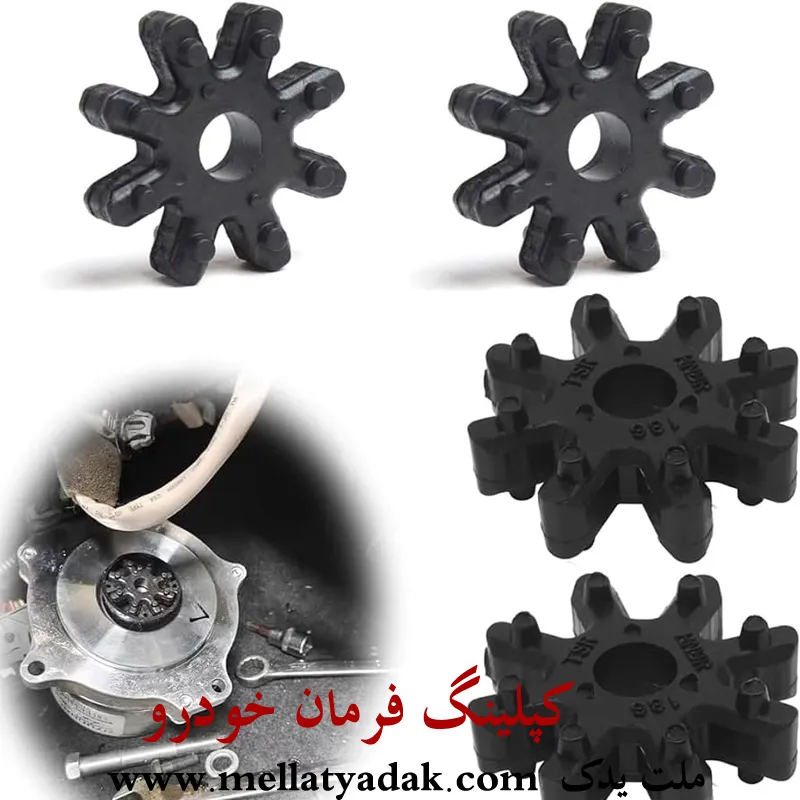

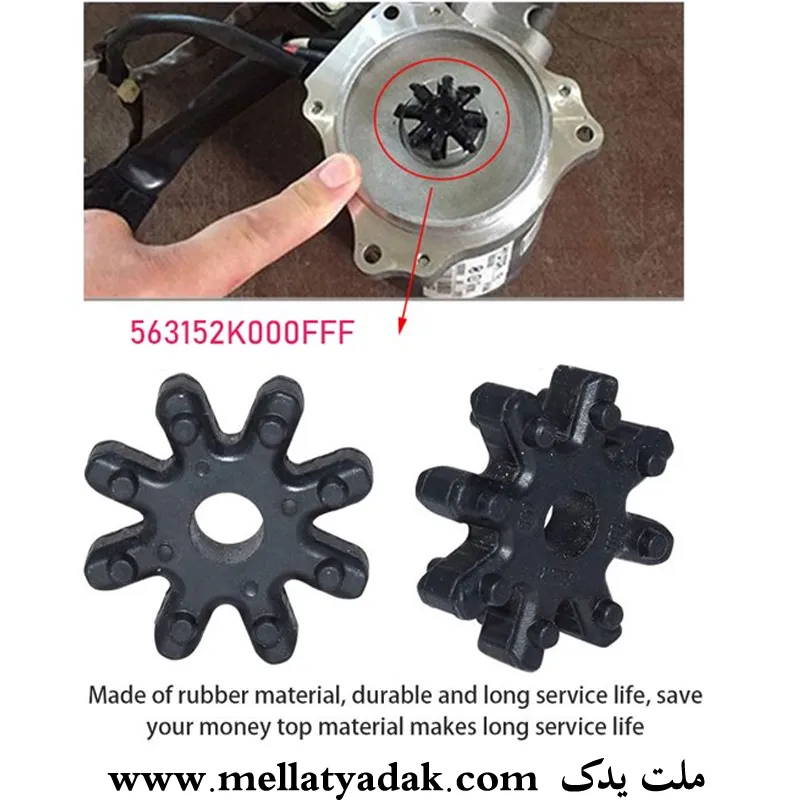

پس در یک جمله کوتاه؛ کوپلینگ فرمان سیتروئن زانتیا قطعهای واسطه و منعطف در سیستم هدایت خودرو است که وظیفه اتصال ستون فرمان به جعبهفرمان سیتروئن زانتیا و انتقال گشتاور چرخشی را بر عهده دارد. این قطعه که معمولاً از جنس لاستیک فشرده یا پلیاورتان تقویتشده با قطعات فلزی ساخته میشود، به عنوان یک لرزهگیر عمل کرده و مانع از انتقال ضربات، ارتعاشات جاده و لرزشهای ریز موتور به دست راننده میشود. در خودروهای مدرن مجهز به فرمان برقی، یک کوپلینگ کوچک ستارهای شکل درون موتور فرمان قرار دارد که فرسودگی یا خرد شدن آن باعث ایجاد صدای “تقتق” هنگام چرخاندن فرمان و یا احساس خلاصی در هدایت سیتروئن زانتیا میشود؛ لذا سلامت این قطعه برای حفظ دقت فرماندهی و آرامش راننده بسیار حائز اهمیت است
