راهنماى جامع انواع سوكت و اتصالات برقى در سوناتا؛ از ترمينال ها تا كانكتورهاى پيچيده
آيا تا به حال به اين فكر كرده ايد كه جريان برق از باترى تا چراغ ها، سنسورها، و واحد كنترل موتور (ECU) سوناتاچگونه منتقل مى شود؟ همه اينها با كمك سوكت ها و اتصالات برقى انجام مى شود. خودروهاى مدرن از هزاران اتصال برقى استفاده مى كنند كه هركدام براى شرايط خاصى طراحى شده اند. اين قطعات كوچك اما حياتى، بايد در برابر گرما، لرزش، رطوبت و خوردگى مقاوم باشند تا عملكرد مطمئنى ارائه دهند.
اتصالات برقى سوناتا چيست و چرا اهميت دارد؟
يك اتصال دهنده برقى در سوناتا، وسيله اى است كه دو يا چند سيم را به هم متصل مى كند تا مدارهاى الكتريكى كامل شوند و جريان يا سيگنال بين قطعات رد و بدل شود. اين اتصالات بايد به راحتى قابل نصب و جداكردن باشند تا تعمير و نگهدارى ساده تر شود، اما در عين حال، بايد در شرايط سخت محيطى مانند گرماى موتور و لرزش هاى جاده، كاملاً پايدار بمانند.

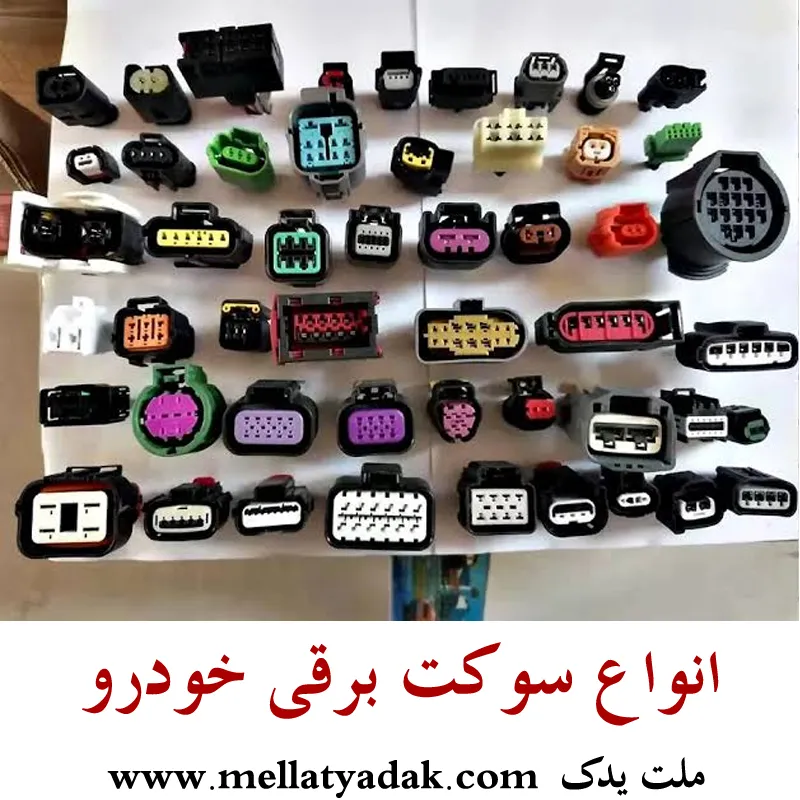

آشنایی با انواع اصلی سوکت ها و اتصالات برقی سوناتا
اتصالات برقى سوناتا را مى توان بر اساس كاربرد و ساختار به دسته هاى مختلفى تقسيم كرد:
۱. ترمینال ها
ترمينال ها قطعات فلزى (معمولاً از جنس مس، برنج يا قلع) هستند كه درون يك محفظه پلاستيكى (هاوزينگ) قرار مى گيرند و وظيفه اصلى برقراری ارتباط الكتريكى را بر عهده دارند. این ترمينال ها با روش های پرسی یا لحیم کاری به سیم متصل می شوند. انواع رايج آن ها عبارتند از:
ترمينال هاى حلقه ای: اين نوع ترمينال ها يك سر حلقه شكل دارند كه با يك پيچ و مهره محكم مى شوند و براى اتصالاتى مانند باترى و نقاط اتصال به زمين (ارت) كه نياز به اتصالى بسيار محكم و مقاوم در برابر لرزش دارند، ايده آل هستند.
ترمينال هاى دو شاخه: همان طور كه از نامشان پيداست، شكلشان شبيه يك چنگال است و به راحتى زير پيچ يا روى يك ترمينال قرار مى گيرند. اين نوع براى محل هايى كه نياز به باز و بسته شدن مكرر دارند، مانند جعبه فيوزها، بسيار كاربردى هستند.
ترمينال هاى رابط: اين ترمينال ها به شكل يك استوانه هستند و براى اتصال دو سيم به صورت مستقيم (سر به سر) استفاده مى شوند. اين نوع، انتخاب اصلى براى تعمير و اتصال سيم هاى بريده شده است.
ترمينال هاى گلوله ای: اين نوع اتصالات، استوانه اى و گرد هستند و بيشتر در مدارهاى با جريان پايين مانند اتصالات چراغ هاى قديمى يا تجهيزات جانبی كاربرد دارند.
۲. کانکتورهای سیم به سیم
اين نوع كانكتورها براى اتصال دو سر سيم به يكديگر طراحى شده اند. از آن ها براى تعمير سيم هاى آسيب دیده، افزايش طول سيم يا ايجاد انشعاب در مدارهاى برقى استفاده مى شود. اين دسته شامل ترمينال هاى Butt و انواع ديگرى است كه اتصالى نسبتاً دائمى يا قابل جداكردن ايجاد مى كنند.
۳. کانکتورهای سیم به برد
با پيچيده تر شدن سيستم هاى الكترونيكى خودرو، اين كانكتورها نقش مهمى پيدا كرده اند. آن ها سيم هاى هارنس را به بردهاى مدار چاپى (PCB) داخل قطعاتى مانند واحد كنترل موتور (ECU) ، سيستم هاى مولتى مديا و كامپيوترهاى خودرو متصل مى كنند.
۴. کانکتورهای چند پین
اين نوع كانكتورها داراى چندين پين (سوزنى) در يك هاوزينگ هستند و براى انتقال همزمان چندين مدار مجزا كاربرد دارند. عمده ترين كاربرد آن ها در اتصالات اصلى مانند هارنس موتور، اتصال به ECU و سيستم هاى روشنايى پيچيده است. استفاده از اين كانكتورها باعث كاهش حجم و پيچيدگى سيم كشى سوناتا مى شود.
۵. کانکتورهای ضد آب
محل هايى مانند محفظه موتور و زير خودرو در معرض آب، گل و لاى و ساير آلاينده ها هستند. براى اين محيط ها از كانكتورهاى ضد آب استفاده مى شود كه با درزگيرهاى لاستيكى يا سيليكونى، از نفوذ رطوبت و خوردگى ترمينال ها جلوگيرى مى كنند.
۶. کانکتورهای مقاوم در برابر حرارت بالا
نزديك موتور، اگزوز يا مدارهاى با جريان بالا، دما مى تواند تا ۲۰۰ درجه سانتى گراد برسد. اين كانكتورها از مواد خاصى مانند PEEK (يك نوع پليمر مقاوم به حرارت) يا سيليكون ساخته مى شوند تا در اين شرايط دچار آسيب نشوند.
۷. کانکتورهای مخصوص داده با سرعت بالا
پيشرفت تكنولوژى هايى مانند سيستم هاى كمك راننده (ADAS) و سيستم هاى سرگرمى، نياز به انتقال حجم بالايى از داده با سرعت زياد را ايجاد كرده است. كانكتورهاى پيشرفته اى مانند HSD (High-Speed Data) و FAKRA براى اين منظور طراحى شده اند تا داده هاى ويدئويى و صوتى را با كيفيت بالا و بدون اختلال انتقال دهند.
نكات فنى مهم درخصوص انتخاب انواع سوکت و اتصالات برقی سوناتا
انتخاب بر اساس نياز: هنگام انتخاب يك اتصال دهنده، بايد به عواملى مانند مقدار جريان (آمپر)، اندازه سيم، شرايط محيطى (دما و رطوبت) و ميزان لرزش توجه كرد.
استاندارد كد رنگى: ترمينال هاى عايق دار (با روپوش پلاستيكى) معمولاً بر اساس اندازه سيم، كد رنگى دارند: قرمز براى سيم هاى نازك (۲۲ تا ۱۶ گيج)، آبی براى سيم هاى متوسط (۱۶ تا ۱۴ گيج) و زرد براى سيم هاى كلفت تر (۱۲ تا ۱۰ گيج).
ابزار مناسب: براى اتصال ترمينال ها به سيم، استفاده از انبر پرس مخصوص اهميت بسيار زيادى دارد. استفاده از ابزار نامناسب مى تواند باعث اتصالى نا مطمئن و ايجاد گرما و خطر آتش سوزى شود.
نگهداری و عیب یابی: بيشتر مشكلات الكتريكى خودروها از اتصالات شل، خورده (زنگ زده) يا آسيب دیده ناشى مى شود. بازرسى دوره اى و تميز كردن كانكتورها با اسپرى مخصوص و استفاده از گريس هاى محافظ مى تواند از بروز اين مشكلات جلوگيرى كند.
<< جهت مشاهده سایر لوازم یدکی هیوندای سوناتا به دسته بندی مربوطه مراجعه فرمائید >>
جمع بندى درخصوص انواع سوکت و اتصالات برقی سوناتا
سوكت ها و اتصالات برقى سوناتا، اگرچه قطعاتى كوچك هستند، اما نقشى بنيادين در عملكرد صحيح و ايمنى خودروهاى مدرن ايفا مى كنند. آشنايى با انواع مختلف اين اتصالات و كاربردهاى آن ها به شما كمك مى كند تا درك بهترى از سيستم برق خودرو داشته باشيد و در صورت نياز، تعميرات صحيح ترى را انجام دهيد. انتخاب و نگهدارى صحيح اين قطعات، عمر و عملكرد سيستم هاى الكترونيكى سوناتا را تضمين مى كند.
پس در یک جمله کوتاه؛ سوکت‌های هیوندای سوناتا (یا همان کانکتورهای الکتریکی) نقش حیاتی در برقراری اتصال میان دسته‌سیم‌ها، حسگرها، عملگرها و واحد کنترل مرکزی (ECU) ایفا می‌کنند. سوکت و کانکتورهای برقی در خودرو بر اساس محل قرارگیری و وظیفه‌شان به دو دسته‌ی کلی «داخل کابین» و «داخل محفظه موتور» تقسیم می‌شوند؛ سوکت‌های داخل موتور معمولاً دارای عایق‌بندی‌های پلاستیکی و واشرهای لاستیکی عایق هستند تا در برابر حرارت بالا، لرزش‌های شدید و نفوذ آب یا روغن مقاوم باشند، در حالی که سوکت‌های داخل کابین بیشتر بر طراحی فشرده و سهولت در اتصال تمرکز دارند.
از نظر ساختاری، سوکت ها و کانکتورهای برقی در انواع مختلفی مانند فیش‌های نری و مادگی، سوکت‌های قفل‌دار (برای جلوگیری از جدا شدن ناگهانی در اثر لرزش) و سوکت‌های چندپین (از ۲ پین برای اتصالات ساده تا بیش از ۱۰۰ پین برای کامپیوتر هیوندای سوناتا) طراحی می‌شوند. استاندارد بودن این اتصالات بسیار حائز اهمیت است، زیرا استفاده از سوکت‌های بی‌کیفیت یا غیر می‌تواند منجر به افزایش مقاومت الکتریکی، ذوب شدن پلاستیک سوکت و در نهایت ایجاد نوسانات برق یا حریق در سیستم سیم‌کشی هیوندای سوناتا شود.
