جعبه فیوز کرولا؛ مرکز سیستم حفاظت الکتریکی
جعبه فیوز کرولا یکی از مهم ترین و حیاتی ترین بخش های سیستم برق هر خودرو است. این قطعه که شاید در نگاه اول ساده به نظر برسد، نقش اصلی را در حفاظت از تمامی مدارهای الکتریکی کرولا در برابر نوسانات جریان، اتصال کوتاه و اضافه بار ایفا می کند . در واقع، جعبه فیوز کرولا به عنوان یک سپر ایمنی عمل می کند و از آسیب دیدن قطعات گران قیمت الکترونیکی خودرو جلوگیری می نماید .
جعبه فیوز کرولا چیست و چه وظیفه ای دارد؟

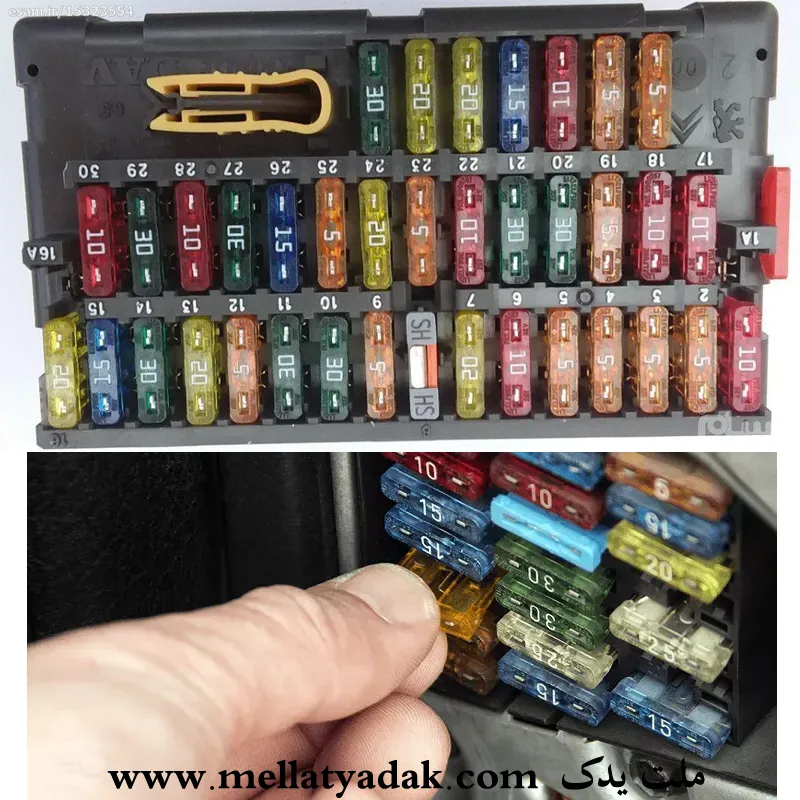

جعبه فیوز کرولا، محفظه ای است که مجموعه ای از فیوزها، رله ها و گاهی دیودها را در خود جای می دهد . این قطعه، وظیفه نظم بخشی به فیوزها و جمع آوری آن ها در یک مکان مشخص را بر عهده دارد تا دسترسی و عیب یابی سیستم برق کرولا آسان تر شود .
وظیفه اصلی فیوزها که درون این جعبه قرار دارند، قطع کردن مدار الکتریکی در زمانی است که جریان عبوری از آن بیش از حد مجاز باشد . هنگامی که جریان برق از یک مدار بیشتر از ظرفیت آن شود (مثلاً به دلیل اتصال کوتاه یا خرابی یک قطعه)، رشته فلزی نازک داخل فیوز ذوب شده و مسیر جریان را قطع می کند . این عمل سریع و هوشمندانه، از رسیدن جریان اضافی به قطعات حساسی مانند ECU (واحد کنترل موتور)، چراغ ها، سیستم صوتی، برف پاک کن و سایر تجهیزات الکتریکی جلوگیری می کند و از سوختن آن ها یا حتی وقوع آتش سوزی جلوگیری می نماید .
انواع جعبه فیوز بر اساس محل قرارگیری
خودروهای مدرن معمولاً حداقل دارای دو جعبه فیوز هستند که هرکدام در مکانی متفاوت و برای محافظت از بخش خاصی از خودرو طراحی شده اند :
جعبه فیوز زیر کاپوت (محفظه موتور): این جعبه در فضای موتور، معمولاً نزدیک باتری یا روی گلگیر قرار دارد و شامل فیوزهای مربوط به قطعات فنی و حیاتی خودرو مانند ECU، فن رادیاتور، پمپ بنزین، ترمزها، چراغ ها و برف پاک کن است .
جعبه فیوز داخل کابین: این جعبه معمولاً در زیر داشبورد، سمت چپ فرمان، یا زیر صندلی عقب قرار دارد . فیوزهای موجود در این جعبه، مسئول محافظت از تجهیزات برقی داخل کابین مانند شیشه بالابرها، چراغ های داخلی، سیستم صوتی، بوق، آینه ها و مانیتور هستند .
برای اطلاع از محل دقیق جعبه فیوز خودروی خود، بهترین راه مراجعه به دفترچه راهنمای خودرو است که در آن نقشه کامل جعبه فیوز و وظیفه هر فیوز به تفکیک ذکر شده است .
اجزای تشکیل دهنده جعبه فیوز کرولا
جعبه فیوز کرولا از سه جزء اصلی تشکیل شده است که همگی برای محافظت و مدیریت صحیح سیستم برق ضروری هستند :
فیوزها: اصلی ترین و مهم ترین اجزا که وظیفه قطع جریان اضافی را بر عهده دارند. فیوزها در انواع و آمپرهای مختلفی ساخته می شوند که هر کدام با رنگ و عددی مشخص می شوند .
رله ها: این قطعات، حکم کلیدهای الکتریکی را دارند که با یک جریان کوچک، جریان بزرگی را برای قطعاتی مانند پمپ بنزین، کوئل، کمپرسور کولر و … کنترل و قطع و وصل می کنند .
دیودها: این قطعات الکترونیکی، جریان برق را فقط در یک جهت عبور می دهند و از برگشت جریان و ایجاد آسیب به مدارهای حساس جلوگیری می کنند .
انواع فیوزهای کرولا
با توجه به تنوع مدارهای الکتریکی، فیوزهای داخل جعبه فیوز در انواع مختلفی تولید می شوند که هرکدام برای کاربرد خاصی طراحی شده اند :
فیوز تیغه ای: رایج ترین نوع فیوز در خودروهای مدرن که ظاهری پلاستیکی با دو پایه فلزی دارد و تعویض آن بسیار آسان است .
فیوز شیشه ای: این نوع فیوز که در خودروهای قدیمی تر کاربرد داشت، به شکل یک استوانه شیشه ای است که با یک نگاه می توان سوختن آن را تشخیص داد .
فیوز سرامیکی: این فیوزها که در برخی خودروها استفاده می شوند، مقاومت حرارتی بیشتری نسبت به فیوزهای شیشه ای دارند .
فیوز مینیاتوری: این نوع فیوزها که در خودروهای جدید با فضای محدود استفاده می شوند، ابعاد کوچک تری دارند و در دو نوع مینی و میکرو عرضه می شوند .
فیوز بوشی: این فیوزها که برای جریان های بسیار بالا (مانند استارت، دینام و فن های بزرگ) طراحی شده اند، با پیچ به ترمینال ها متصل می شوند .
علائم و دلایل خرابی جعبه فیوز یا فیوزهای کرولا
خرابی فیوزها امری رایج است و با علائمی همراه است که می تواند به رفع سریع مشکل کمک کند :
عمل نکردن تجهیزات الکتریکی: اگر یکی از بخش های الکتریکی خودرو مانند چراغ ها، برف پاک کن یا سیستم صوتی از کار بیفتد، احتمال سوختن فیوز مربوطه بسیار زیاد است .
بوی سوختگی: وجود بوی سوختگی در اطراف جعبه فیوز کرولا می تواند نشانه ای از اتصال کوتاه یا خرابی جدی تر باشد .
روشن شدن چراغ هشدار: در برخی خودروها، خرابی فیوزها می تواند باعث روشن شدن چراغ هشدار روی داشبورد شود .
دلایل اصلی سوختن فیوزها عبارتند از :
اتصال کوتاه در مدارهای الکتریکی
نوسانات برق (به ویژه خرابی دینام)
استفاده از فیوز با آمپر نامناسب (کم تر یا بیشتر از حد مجاز)
نفوذ رطوبت به جعبه فیوز
خرابی یک قطعه الکتریکی که باعث افزایش جریان می شود
نحوه تعویض فیوز و نکات ایمنی
تعویض فیوز سوخته یکی از ساده ترین تعمیرات خودرو است که با رعایت نکات ایمنی قابل انجام است . برای انجام این کار، مراحل زیر را دنبال کنید:
خاموش کردن خودرو: قبل از هر کاری، خودرو را خاموش کرده و سوئیچ را از جای خود خارج کنید .
پیدا کردن جعبه فیوز کرولا:با استفاده از دفترچه راهنما، محل جعبه فیوز مربوط به قطعه معیوب را پیدا کنید .
شناسایی فیوز سوخته: روی درب جعبه فیوز، معمولاً نقشه و محل قرارگیری فیوزها مشخص شده است. فیوز مربوط به قطعه خراب را پیدا کنید . فیوز سوخته را معمولاً می توان با مشاهده شکستگی یا ذوب شدن نوار فلزی داخل آن تشخیص داد .
خارج کردن فیوز: با استفاده از انبردست مخصوص فیوز که معمولاً درون جعبه فیوز کرولا قرار دارد، فیوز سوخته را به آرامی خارج کنید .
جایگزینی با فیوز جدید: فیوز جدیدی با همان آمپر و رنگ فیوز سوخته را در جای خود قرار دهید .
تست سیستم: خودرو را روشن کرده و عملکرد قطعه برقی مربوطه را بررسی کنید .
نکات ایمنی و حیاتی:
هرگز از فیوز با آمپر بالاتر یا پایین تر از میزان تعیین شده استفاده نکنید. فیوز با آمپر بالاتر، خطر سوختن قطعه و آتش سوزی را افزایش می دهد و فیوز با آمپر پایین تر، بی دلیل می سوزد .
به هیچ عنوان از سیم به جای فیوز استفاده نکنید؛ این کار بسیار خطرناک است و می تواند منجر به آتش سوزی شود .
<< جهت مشاهده سایر لوازم یدکی تویوتا کرولا به دسته بندی مربوطه مراجعه فرمائید >>
جمع بندی
جعبه فیوز کرولا، اگرچه قطعه ای به ظاهر ساده است، اما نقشی حیاتی در حفاظت از سیستم برق، ایمنی سرنشینان و عملکرد صحیح خودرو دارد. شناخت انواع فیوزها، محل قرارگیری جعبه فیوز، علائم خرابی و نحوه صحیح تعویض فیوز، به هر راننده ای کمک می کند تا در مواقع ضروری، سریعاً مشکل را شناسایی و برطرف کند و از هزینه های سنگین تعمیرات و خطرات جدی تر جلوگیری نماید.
پس در یک جمله کوتاه؛ جعبهفیوز تویوتا کرولا مرکز کنترل و توزیع جریان برق در خودرو است که تمامی فیوزها و رلههای سیستمهای مختلف الکتریکی را در یک محفظه متمرکز و سازمانیافته نگه میدارد. در اکثر خودروها، دو جعبهفیوز اصلی وجود دارد: یکی در محفظه موتور که برای محافظت از قطعات پرمصرف و حیاتی نظیر فن رادیاتور، استارت و پمپ بنزین طراحی شده و به دلیل مجاورت با موتور، دارای بدنه عایق و مقاوم در برابر حرارت و رطوبت است؛ و دیگری در داخل کابین (معمولاً زیر داشبورد یا کنار پای راننده) که فیوزهای مربوط به تجهیزات رفاهی مانند چراغهای داخلی، شیشه بالابرها، ضبط و فندک را در خود جای میدهد. وجود این مرکزیت باعث میشود که در صورت بروز هرگونه اتصالی، منبع مشکل به سرعت شناسایی و بدون آسیب به سایر بخشها، مدار معیوب قطع شود.
نقشه و راهنمای جعبهفیوز تویوتا کرولا که معمولاً روی درب آن یا در دفترچه راهنمای خودرو درج شده، ابزار اصلی راننده و تعمیرکار برای عیبیابی سریع است؛ این راهنما مشخص میکند که هر فیوز با چه رنگ و آمپراژی مربوط به کدام بخش از خودروست. یکی از نکات ایمنی بسیار مهم در خصوص جعبهفیوز تویوتا کرولا، اطمینان از محکم بودن درب آن و جلوگیری از ورود گرد و غبار یا آب به داخل آن است، زیرا اکسید شدن پایههای فیوز یا شل بودن اتصالات میتواند منجر به داغ شدن جعبهفیوز، ذوب شدن بدنه پلاستیکی و حتی قطع و وصل شدن ناگهانی سیستمهای برقی تویوتا کرولا در حین رانندگی شود. در صورت سوختن مکرر یک فیوز در جعبه، نباید تنها به تعویض آن اکتفا کرد، بلکه باید ریشه اتصالی در سیمکشی یا قطعه مربوطه را جستوجو کرد.
